国标4040铝型材的标准有哪些?

  为了能够清楚的了解国标4040铝型材,小编今天要给大家讲解一下国标4040铝型材的具体标准。大家拿到数据之后,可以货比三家。在启域国标4040型材常用的有3款规格,小编就以国标4040轻型(4040GA)为例。下图是4040GA的技术参数图。

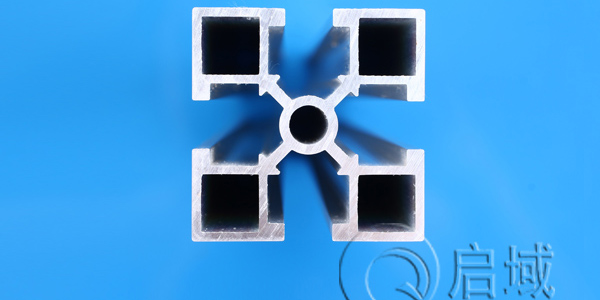

国标工业铝型材4040GA

  1、长度标准:截面长40mm,截面宽40mm;一根型材长6.01m。
  2、槽宽标准:8mm,图纸上是8.2mm,多出来的0.2mm是为了安装螺栓螺母;
  3、厚度标准:斜径厚是2mm,壁厚是1.5mm。
  4、孔直径标准:中间孔的直径是6.8mm。
  5、米重标准:单位质量是1.48kg/m。一根型材的重量是8.88kg。
  6、惯性标准:集合惯性:lx:9.25cm4,ly:9.25cm4。截面惯性:zx:4.86cm3,zy:4.86cm3。
  7、使用螺栓螺母标准:通常采用对边为14mm的M8、M6四方螺母与圆柱头内六角螺栓连接方式,或国标14F系列T形螺母与圆柱头内六角螺栓,也可采用国标14F系列T形螺栓与法兰螺母连接。
  8、适用范围标准:适用于应力及强度不大的框架组合结构。如机罩、仪器机架、展示栏等,简洁而又高雅。
  以上就是关于国标4040轻型铝型材的介绍。上海启域金属10余年工业铝型材厂家,可批发可零售可定制,提供设计解决方案,欢迎咨询。(需要注意的是,以上这些标准,是根据型材规格而变动的)
