众所周知，工业铝型材的规格型号有很多，就常规规格而言，就有上千种。这不同规格的型材，它的截面是有差异的。因此，每一款规格型号的型材都有它自己的截面图纸，就像我们人一样，每个人有自己的身份证号。型材截面图纸一般有CAD和3D两种样式，基本每个厂家皆会提供相关图纸和样册作为参考，帮助我们选型。那么工业铝型材 截面图纸上的参数要怎么看呢？下面小编就带大家来简单了解下吧。

  一般来说，工业铝型材截面图纸的参数包含了型材的长宽尺寸、壁厚、斜径厚、槽宽、槽深、孔距、内腔尺寸等主要数据。下面我们就结合实例图纸来具体看下吧。

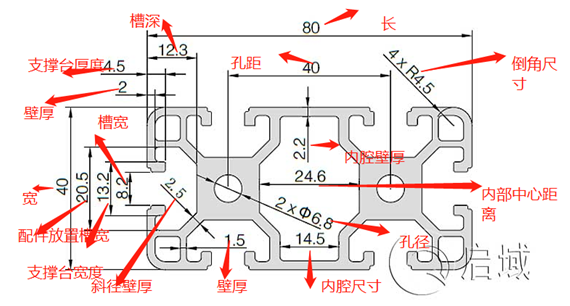

  上面这张是我们4080标准型型材的截面图纸，图纸上有详细标注型材的长宽、槽深、槽宽、厚度、孔距、孔径等各个部分尺寸，有了这些数据我们也就能够选出符合自己需求的型材了。一般这些数据尺寸图是技术人员内部在使用，以及出加工图纸时使用，通过型材截面数据可以计算出面积、米重等。
