铝型材加工图纸的重要性
返回列表 来源: 上海启域金属制品有限公司 发布日期: 2021.01.25

  说到铝型材加工,必说加工图纸,可见图纸对铝型材加工的重要性。在加工图纸上可以清楚的知道使用的型材规格,切割的长度,打孔的位置,孔的类型,孔的大小,是否要在端面进行攻牙,攻牙的大小等等。这样的铝型材加工图纸拿到生产车间,技术人员一眼就能看明白,就会按照图纸把需要的型材加工出来,这样就可以用来搭建各种框架结构了。

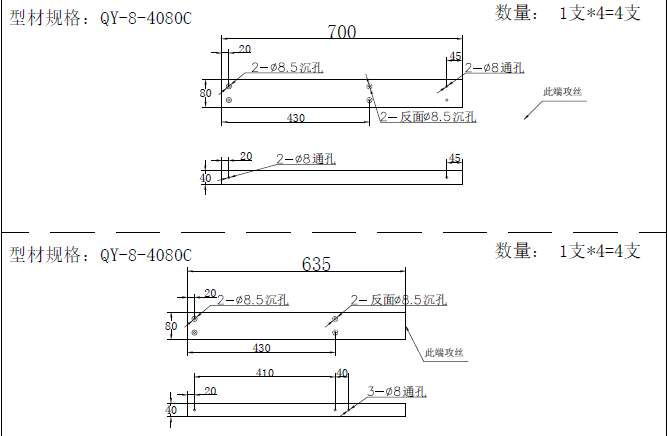

铝型材加工图纸

  关于切割问题,一根型材的长度是6.02米,可以根据需求任意切割,一般型材厂家是不收取费用的,但是要保障切割的精度,该是多少就是多少,不能出现过大的误差,否则会影响后期安装。
  铝型材上打孔的类型有:沉头孔,锚式孔和通孔。孔的大小和深浅一般根据需求进行加工。攻牙一般在型材端面处进行,如果型材端面有中心孔的话,可以进行攻牙操作,常用的攻牙大小有M6和M8的。攻牙和打孔一般是要收取费用的,具体的费用可以和厂家进行商量决定,因为批量的价格是可以申请优惠的哦。
  铝型材打孔和攻牙的主要作用就是便于安装各种配件,包括螺栓螺母,蹄脚,弹性扣件,锚式连接销,内置连接件,脚轮,斜角连接件等。如果不需要打孔攻牙的话,一般可以用角件或者连接板进行安装,比较便捷。
  铝型材加工图纸分为两种,一种是加工图纸,另一种是三维图纸,三维图纸主要表现了框架的具体结构,加工图纸主要变现加工操作的内容。两种是不冲突的。那么铝型材加工图纸是客户提供的吗?当然不是的了,这些图纸是需要技术人员进行绘制的,所以大家也不用担心没有加工图纸。
  以上就是小编讲的内容了,大家有什么不明白的地方,记得来咨询上海启域金属哦。10余年铝型材厂家,提供图纸绘制和设计解决方案,技艺娴熟,交期快,欢迎咨询。
